光纖直放站常用于隧道、山區、及無線電波難以到達的地區，它將基站、機房或車站電臺的載頻信號耦合到近端機，轉換成光信號通過光纜傳送到遠端機，遠端機把光信號轉換成射頻信號后直接放大送到漏纜或天線進行覆蓋。同時遠端機將漏纜或天線接收到的遠端信號直接放大后完成光電轉換通過光纜送到近端機，傳送到基站、機房或車站電臺，從而保證隧道及其它無線信號無法覆蓋的位置實現正常的無線通信。

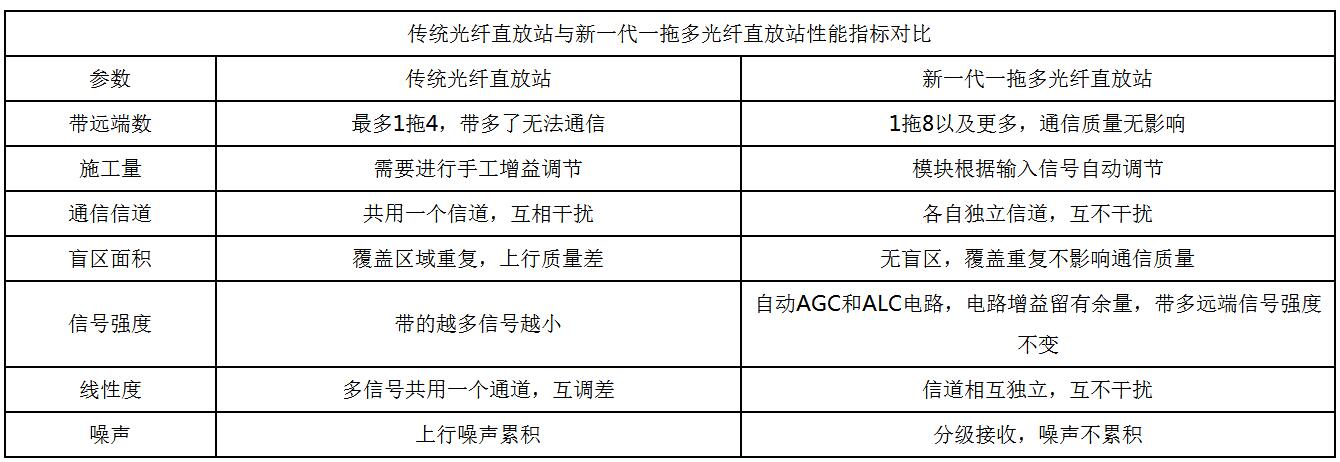

我公司開發的新一代一拖多光纖直放站吸取了國內外先進技術，選用進口優質器件，采用模塊化設計，可靠性高，系統組合功能強，根據用戶要求靈活配置。尤其是國內首創的一拖多光纖直放站完美的解決了傳統一拖多光纖直放站不能帶多遠端的弊端。傳統的一拖多光纖直放站*多只能帶4個光遠端機，而且需要在工程現場不停的調試增益來避免多通道的互相干擾，這樣做出來的系統會存在很多盲區并且極不穩定，給后期的維護帶來了極大的不便，這就是為什么傳統的供貨商會建議客戶*多帶4個遠端的原因。我司開發的新一代光纖直放站目前已完美的運行在1拖8光纖直放站系統，每個通道相互獨立，互不干擾，各自通道都有AGC和ALC電路來保證通道的增益和輸出電平，不需要人工進行設置，電路自動檢測進行分配，更加有效的實現了集中管理。若想了解帶更多光遠端機的用法如1拖16、1拖32可致電我司了解方案。

2.安全須知

2.1 不得用手接觸機盤上的元器件、布線及插頭插座中的金屬導體。維護的時候保證接觸良好，應采取靜電防護措施。通信設備要特別注意對強電和雷電的防護。

2.2 注意不得將連接天線的饋線產生過強的折彎。

2.3 非維護人員不得隨意拆開設備或更換部件，以免損壞設備或造成不必要的后果。

2.4 靜電防護。若必須對機箱內部模塊進行處理時，請務必采取防靜電措施，如：戴防靜電手碗、使用棉織手套等，防止靜電對模塊造成損壞。

3.產品組成及安裝

3.1 框圖及工作原理

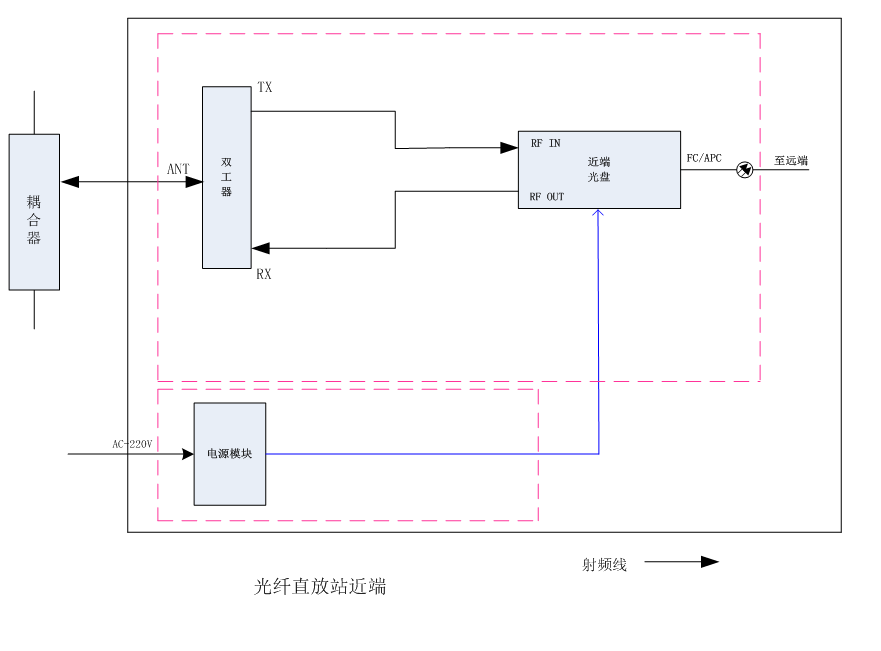

3.1.1 近端系統框圖

3.2.1 安裝要求

交流供電AC180~264V，45~65Hz。5W設備*大功耗不超過150W。

室內系統溫度（Ⅰ）：-10 ℃～+55 ℃，濕度：≤95%；

室內系統溫度（Ⅱ）：-25 ℃～+55 ℃，濕度：≤95%；

室內振動：正常工作方向，10 Hz～30 Hz，0.38 mm；30 Hz～55 Hz，0.19 mm。

沖擊：6 g，18 ms。

海拔高度：適用于海拔3000 m以下。

接地要求

設備要良好接地點，接地電阻要小于5歐姆。否則會對設備指標和穩定性帶來一定影響。

外觀及重量、設備及配套件接口圖示

近端機外觀尺寸：標準工業機柜子框，2U，480＊88＊380（寬＊高＊深）

3.2.2 安裝方式

近端機：標準工業機柜安裝。

遠端機：使用支架安裝在墻壁、電桿上。

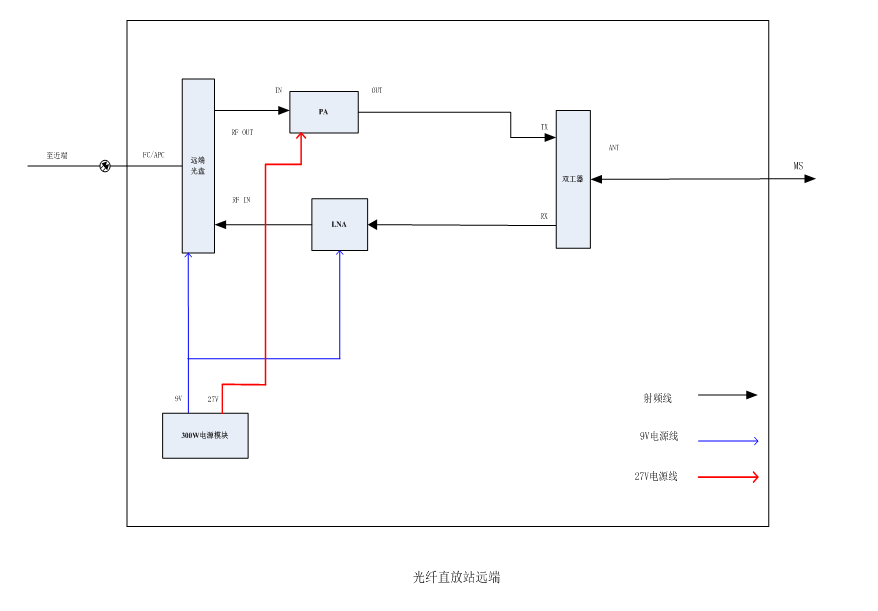

3.1.2 遠端系統框圖

3.2  安裝注意事項

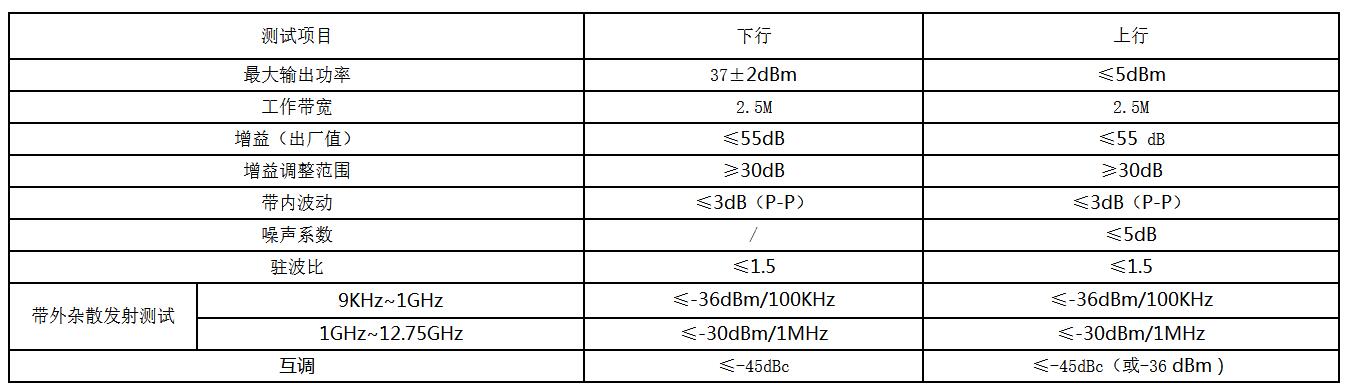

4 產品技術指標說明

4.1 產品性能特點

4.1.1 信號有線引入，光纖傳輸，引入干擾信號小、傳輸距離遠、覆蓋效果好

4.1.2 支持一拖多,易于信號補盲。

4.2 系統組網說明

信源的接入

下行信源通過耦合器直接從基站耦合接入；

上行信源通過移動臺經漏纜或重發天線接入設備；

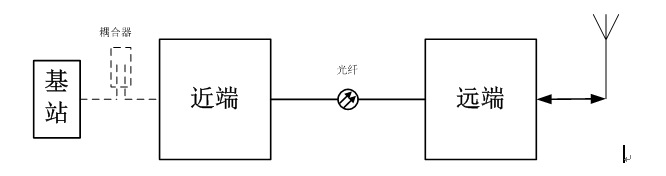

單系統組網

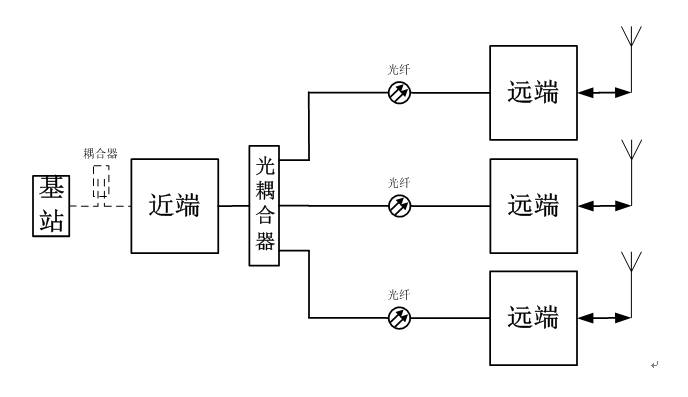

全系統分布式組網
